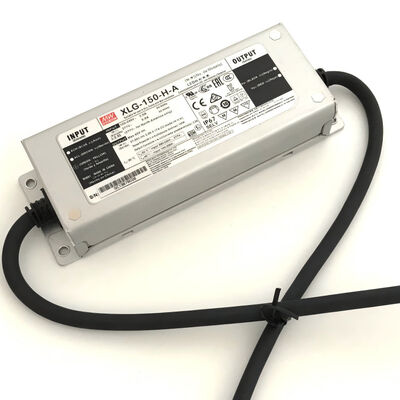

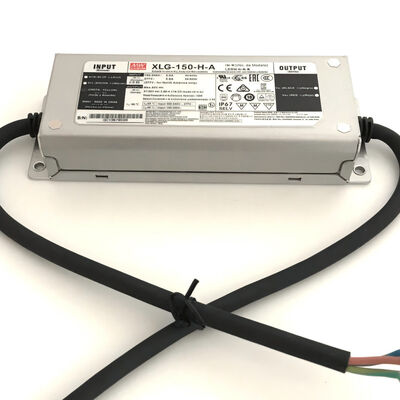

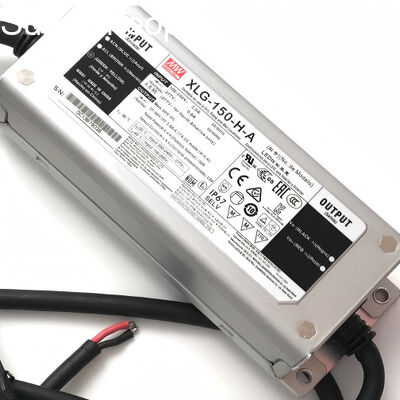

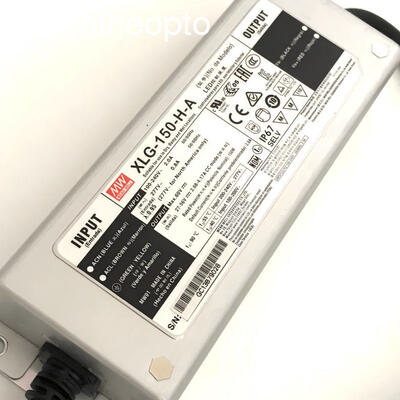

درایور ال ای دی 150 وات با محدوده ورودی وسیع 100-305VAC و 5 سال گارانتی

مدل

XLG-150-12-A

XLG-150-24-A

ولتاژ DC

12 ولت

24 ولت

منطقه فعلی ثابتتوجه 2

8.4~ 12 ولت

16.8 ~ 24 ولت

فعلی دارای رتبه  (پیش فرض)

12.5A

6.25A

رتبه بندی شده قدرت

150 وات

150 وات

ریپل &سر و صدا (حداکثر.)  توجه داشته باشید.3

150mVp-ص

240mVp-ص

CURRENT ADJ. محدوده

قابل تنظیم برای فقط A-Type (از طریق پتانسیومتر داخلی)

6.5~ 12.5A

3.2 ~ 6.25A

خروجی

تحمل ولتاژ نکته.4

±3.0٪

±2.0٪

مقررات خط

±0.5٪

±0.5٪

تنظیم بار

±2%

±1%

راه اندازی، زمان افزایش    توجه 6

500ام‌اس، 100ام‌اس/230VAC،  1200ام‌اس، 100ام‌اس/115VAC

زمان نگه دارید (تایپ کنید.)

10ام‌اس/ 230VAC  10ام‌اس/ 115VAC

ولتاژ محدوده          توجه داشته باشید.5

100 تا 305VAC          142 ~ 431VDC

(لطفاً به "STATIC CHAR" مراجعه کنیدبخش ACTERISTIC)

محدوده فرکانس

47 ~ 63هرتز

قدرت عامل

PF≥0.97/115VAC،PF≥0.95/230VAC،PF≥0.92/277VAC@پر بار

اعوجاج هارمونیک کل

THD< 10%(@بار≥50%/115VC230VAC; @بار≥75%/277VAC)

ورودی

کارایی (نوع)

91.5٪

93%

جریان AC

1.8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

INRUSH CURRENT (نوع.)

سرد شروع کنید 50A(عرض=500μس اندازه گیری شد در 50% آیپیک)در 230VAC;برای NEMA 410

حداکثر. خیر.از PSU ها در 16A مدار شکن

4 واحد (شکن مدار نوع B) / 8 واحدها (مدار شکن تیبله C) در 230VAC

جریان نشتی

<0.75mA / 277VAC

نه LOAD

مصرف برق

مصرف برق بدون بار کمتر از 0.5 وات (برای خیاباننسخه andard)

مدل

XLG-150-LA

XLG-150-MA

XLG-150 -ها

فعلی دارای رتبه   (پیش فرض)

700mA

1400mA

2800mA

رتبه بندی شده قدرت

150 وات

150 وات

150 وات

منطقه فعلی ثابت

120 ~ 214 ولت

60 ~ 107 ولت

27 ~ 56 ولت

جریان برق کامل محدوده

700 تا 1050mA

1400 تا 2100mA

2680 ~ 4170mA

خروجی

ولتاژ مدار باز (حداکثر)

225 ولت

115 ولت

60 ولت

CURRENT ADJ. محدوده

قابل تنظیم برای A/AB-Type فقط (از طریق buپتانسیومتر ilt-in)

350 تا 1050mA

700 تا 2100mA

1400 تا 4170mA

ریپل فعلی

4.0%(@پر بار)

3.0%(@پر بار)

3.0%(@پر بار)

تحمل فعلی

±5%

تنظیم کنید UP TIME

500ام‌اس/230VAC، 1200ام‌اس/115VAC

ولتاژ محدوده          توجه داشته باشید.5

100 تا 305VAC          142VDC ~ 431VDC

(لطفاً به "ویژگی استاتیک" و "درایو" مراجعه کنیدING روش ها OF LED بخش "MODULE")

محدوده فرکانس

47 ~ 63هرتز

قدرت عامل (نوع)

PF≥0.97 / 115VAC،PF≥0.95 / 230VAC ،PF≥0.92 / 277VAC در پر بار

(لطفاً به "Powبخش خصوصیات عامل")

اعوجاج هارمونیک کل

THD< 10% (@بار≥50%در 115VAC/230VAC ،@بار≥75% در  277VAC)

لطفاً به "تحریف هارمونیک کل (THD)" مراجعه کنید.بخش

کارایی (نوع)

93%

92.5٪

92%

ورودی

جریان AC (تایپ کنید.)

1.8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

INRUSH CURRENT (نوع.)

سرد شروع کنید50A(عرض=500μس اندازه گیری شد در 50% آیپیک)در 230VAC; برای NEMA 410

حداکثر. نه. از PSU ها در 16A مدار شکن

4 واحد (شکن مدار نوع B) / 8 واحد (مدار شکن از نوع C) در 230VAC

جریان نشتی

<0.75mA / 277VAC

قدرت آماده به کار

مصرف        تبصره 14

مصرف برق در حالت آماده به کار <0.5 وات برای AB-Type (Dimming OFF) (برای نسخه استاندارددر)
